喜讯：2011年高考天津卷命中第9题10分（理综）2011-7-8 11:04:00　阅读 次 参与讨论()马上投稿

高考真题：

9.（4）某同学测量阻值约为25kΩ的电阻R_X ,现备有下列洗菜：

A. 电流表（量程122μA, 内阻约2kΩ）；

B. 电流表（量程500μA, 内阻约300Ω）；

C. 电压表（量程15V, 内阻约100kΩ）；

D. 电压表（量程50V, 内阻约500kΩ）；

E. 直流电源（20V, 允许最大电流1A）；

F. 滑动变阻器（最大阻值1kΩ，额定功率1W）；

G. 电键和导线若干。

     电流表应选_________.电压表应_________.(填字母代号)

    该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：

①_________________________________________.

②_________________________________________.

命中试题：

23．（湖北省黄冈中学2011届高三最后一次适应性考试）（10分）某兴趣小组为了测量一待测电阻的阻值，首先用多用电表粗测出它的阻值，然后再用其他方法更精确地测量。实验室里准备了以下器材：

A．多用电表                                                                 B．电压表，量程15V，内阻约20

C．电流表，量程0.6A，内阻约1         D．电压表，量程1.2mA，内阻

E．滑动变阻器，最大阻值5                       F．滑动变阻器，最大阻值50

G．电阻箱，阻值

另有：电源（电动势约），导线、开关若干

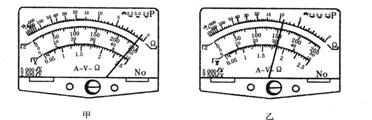

（1）①在用多用电表粗测电阻时，该兴趣小组首先选用“”欧姆挡，其阻值如图甲中

指针所示，为了减小多用电表的读数误差，多用电表的选择开关应换用       欧姆挡；

②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则的阻值大约是           ；

（2）①在用某种测量方法精确测量该电阻的阻值时，要求待测电阻的电压从零开始可以连

续调节，测量时两电表指针偏转均超过其量程的一半。则在上述器材中，除了电源、导线、开关外还应选用的器材是          （填器材前面的字母序号）；

②在虚线框内画出用此方法测量该电阻阻值时的实验电路图。

③若选测量数据中的一组来计算，则               ，

表达式中各个符号物理的意义是：                         。
