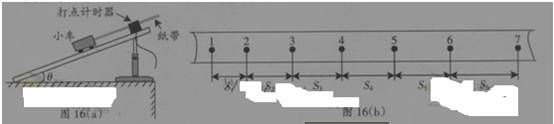

喜讯:2013年高考广东卷命中第34题18分(理综) 高考真题:理综 http://www.ks5u.com/down/2013-6/8/1137221.shtml 命中试题: 广东省佛山一中2013届高三高考模拟理综试题 http://www.ks5u.com/down/2013-5/27/1126988.shtml 高考真题 34.(18分)(1)研究小车匀速直线运动的实验装置如图16(a)所示其中斜面倾角θ可调,打点计时器的工作频率为50HZ,纸带上计数点的间距如图16(b)所示,七中每相邻两点之间还有4个记录点未画出。
① 部分实验步骤如下: A. 测量完毕,关闭电源,取出纸带 B. 接通电源,待打点计时器工作稳定后放开小车 C. 将小车依靠在打点计时器附近,小车尾部与纸带相连 D. 把打点计时器固定在平板上,让纸穿过限位孔 上述实验步骤的正确顺序是: (用字母填写) ② 图16(b)中标出的相邻两计数点的时间间隔T= s ③ 计数点5对应的瞬时速度大小计算式为V5= 。 ④ 为了充分利用记录数据,减小误差,小车加速度大小的计算式应为a= (2)图17(a)是测量电阻RX的原理图。学生电源输出电压可调,电流表量程选0.6A(内阻不计),标有长度刻度的均匀电阻丝ab的总长为30.0cm
① 根据原理图链接图17(b)的实物图 ② 断开S2,合上S1;调节电源输出电压为3.0V时,单位长度电阻丝为电压 u= V/cm.记录此时电流表A1的示数。 ③ 保持S1闭合,合上S2;滑动c点改变ac的长度L,同事调节电源输出电压,使电流表A1的示数与步骤②记录的值相同,记录长度L和A2的示数I。测量6组L和I值,测量数据已在图17(c)中标出,写出RX与L、I、u的关系式RX= ;根据图17(c)用作图法算出RX= Ω 【命中试题】 34(18分).(1)某同学利用打点计时器测量小车做匀变速直线运动的加速度. ①电磁打点计时器是一种使用__________(填 “交流”或 “直流”)电源的计时仪器,它的工作电压是4-6V,当电源的频率为50Hz时,它每隔_______s打一次点. ②使用打点计时器时,接通电源与让纸带随小车开始运动这两个操作过程的操作顺序,应该是( ) A.先接通电源,后释放纸带 B.先释放纸带,后接通电源 C.释放纸带的同时接通电源 D.哪个先,哪个后都可以 ③实验中该同学从打出的若干纸带中选取一条纸带,如下图所示,纸带上按时间顺序取为A、B、C、D四个计数点,每两个点之间还有四个点未画出.用尺子测得各点的距离为s1=3.62cm,s2=4.75cm,s3=5.88cm.ks5u 根据纸带数据可以判断小车在做匀加速直线运动,理由是_____________(请用文字描述);在记数点C所代表的时刻,纸带运动的瞬时速度是__________m/s;小车的加速度是_________m/s2.(以上两空小数点后保留两位数字) (2)某物理兴趣小组的同学利用实验探究电池的电动势和内阻,实验的主要操作如下: ①先用电压表直接接在电池两极粗测电池的电动势,这样测出的电动势比真实值_______(选填“偏大”或“偏小”). ②若按图(甲)所示接好电路进行实验,记下电阻箱和电压表对应的一系列读数R、U ,并将数据记录在下表中.第2次实验中,电阻箱的示数如图(乙)所示,此时电阻箱接入电路的电阻是 Ω;
③图(丙)是根据上表中的数据,在坐标纸上画出的—图象.若忽略电压表内阻的影响,当电阻箱、电压表的示数分别是R、U时,电池电动势E= (用U、R、r表示); ④ 根据图象可知:电池的电动势E=________V,内阻r=________Ω .(结果保留三位有效数字)
|
