喜讯：2016年高考真题——理综物理（全国Ⅱ卷）第17题 共命中24分2016-07-11 14:19:00　阅读 次 参与讨论()

喜讯：2016年高考真题——理综物理（全国Ⅱ卷） 第17题  共命中24分

http://ks5u.com/down/2016-6/9/2167905.shtml

【高考真题】

二、选择题（本卷共8小题，每小题6分，共48分）

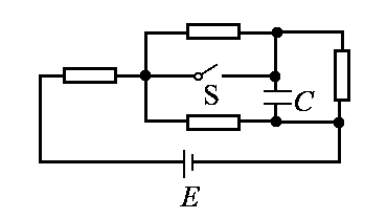

17．阻值相等的四个电阻、电容器C及电池E（内阻可忽略）连接成如图所示电路。开关S断开且电流稳定时，C所带的电荷量为Q₁；闭合开关S，电流再次稳定后，C所带的电荷量为Q₂。Q₁与Q₂的比值为

A．       B．     C．     D．

【答案】C

【命中试题】

1.【《KS5U解析》陕西省咸阳市2016届高三物理一模试卷         第2题】

http://ks5u.com/down/2016-4/28/2122807.shtml

（2）咸阳市区某学校创建绿色校园，如图甲为新装的一批节能灯，该路灯通过光控开关实现自动控制：电灯的亮度可自动随周围环境的亮度改变而改变．如图乙为其内部电路简化原理图，电源电动势为E，内阻为r，R_t为光敏电阻（光照强度增加时，其电阻值减小）．现增加光照强度，则下列判断正确的是（　）

A．电源路端电压不变           B．R₀两端电压变大

C．B灯变暗，A灯变亮           D．电源总功率不变

【答案】B

2.【《KS5U解析》西藏山南地区二中2016届高考物理一模试卷        第7题】

http://ks5u.com/down/2016-4/21/2114850.shtml

（7）在如图电路中，E、r为电源电动势和内阻，R₁ 和 R₃为定值电阻，R₂为滑动变阻器．当R₂的滑动触点在a端时合上开关S，此时三个电表A₁、A₂和V的示数分别为I₁、I₂和U．现将R₂的滑动触点向b端移动，则三个电表示数的变化情况是（　　）

A．I₁减小，U减小     B．I₁增大，U减小      C．I₂减小，U增大      D．I₂不变，U减小

【答案】A

3.【辽宁省丹东市2016届高三总复习质量测试二（二模）理综物理试题     第6题】

http://ks5u.com/down/2016-5/22/2150285.shtml

（6）如图所示的电路中，Ｒ_１、Ｒ_２、Ｒ_３、Ｒ_４、Ｒ_５为阻值固定的电阻，Ｒ_６为可变电阻，A为内阻可忽略的电流表，Ｖ为内阻很大的电压表，电源的电动势为，内阻为ｒ.当Ｒ_６的滑动触头Ｐ向a端移动时(    )

A.电压表Ｖ的读数变小

B.电压表Ｖ的读数变大

C.电流表A的读数变小

D.电流表A的读数变大

【答案】AC

4.【《KS5U解析》辽宁省沈阳市奉化中学2015届高考物理模拟试卷         第3题】

http://ks5u.com/down/2016-5/9/2135466.shtml

（3）在如图所示电路中，闭合电键 S，当滑动变阻器的滑动触头P向上滑动时，四个理想电表的示数都发生变化，电表的示数分别用 I、U₁、U₂ 和 U₃ 表示，电表示数变化量的绝对值分别用△I、△U₁、△U₂ 和△U₃ 表示．下列说法正确的是（　　）

A．U₁变小，U₂变大，U₃变小，I变大

B．U₁变大，U₂变小，U₃变大，I变大

C．变大，变大，变大

D． 不变，不变，不变

【答案】D
