喜讯：2017年高考真题——物理（江苏卷）第14题共命中176分

喜讯：2017年高考真题——物理（江苏卷）

共点力平衡、功能关系（命中176分）

【高考真题】2017年高考真题——物理（江苏卷）第14题（16分）

/down/2017-6/11/2744899.shtml

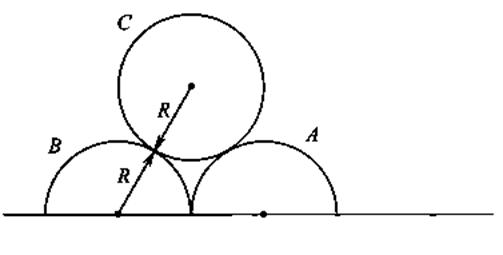

14．（16分）如图所示，两个半圆柱A、B紧靠着静置于水平地面上，其上有一光滑圆柱C，三者半径均为R.C的质量为m，A、B的质量都为，与地面的动摩擦因数均为μ.现用水平向右的力拉A，使A缓慢移动，直至C恰好降到地面.整个过程中B保持静止.设最大静摩擦力等于滑动摩擦力，重力加速度为g.求：

（1）未拉A时，C受到B作用力的大小F；

（2）动摩擦因数的最小值μ_min；

（3）A移动的整个过程中，拉力做的功W.

【答案】（1）C受力平衡解得

（2）C恰好降落到地面时，B受C压力的水平分力最大

B受地面的摩擦力根据题意，解得

（3）C下降的高度 A的位移

摩擦力做功的大小

根据动能定理

解得

【命中试题】

1.【Ks5u2017北京市高考压轴卷理综 Word版含解析第5题】

/down/2017-5/10/2688257.shtml

5. 如图所示，小球用细绳系住放在倾角为θ的光滑斜面上，当细绳由水平方向逐渐向上偏移时，细绳上的拉力将（　　）

A．先减小后增大 B．先增大后减小 C．逐渐增大 D．逐渐减小

【答案】A

2.【Ks5u2017北京市高考压轴卷理综 Word版含解析第6题】

/down/2017-5/10/2688257.shtml

6. 在水平桌面上，一个面积为S的圆形金属框置于匀强磁场中，线框平面与磁场垂直，磁感应强度B随时间t的变化关系如图（甲）所示，0﹣1s内磁场方向垂直线框平面向下．圆形金属框与两根水平的平行金属导轨相连接，导轨上放置一根导体棒，导体棒的长为L、电阻为R，且与导轨接触良好，导体棒处于另一匀强磁场中，如图（乙）所示．若导体棒始终保持静止，则其所受的静摩擦力f随时间变化的图象是图中的（设向右的方向为静摩擦力的正方向）（　　）

A． B．

C． D．

【答案】B

3.【Ks5u2017北京市高考压轴卷理综 Word版含解析第10题】

/down/2017-5/10/2688257.shtml

10.如图所示电路，电源电动势E=90V，内阻r=5Ω，R1=10Ω，R2=20Ω，板面水平放置的平行板电容器的两极板M、N相距d = 3cm，在两板间的正中央有一带电液滴，电量q = 2×10-7C，质量m= 4×10-5kg，取g=10m/s2，求：

（1）若液滴恰好能处于静止状态，电压表的示数是多少？若此时滑动变阻器的滑动触头C正好在变阻器正中点，那么滑动变阻器的最大阻值Rm是多大？

（2）将滑动触头C迅速滑到A端，则液滴将向哪个极板作什么性质的运动？到达该极板时的速度是多大？

【答案】（1）60V，60Ω；（2）向上极板做匀加速直线运动，

【KS5U解析】（1）液滴静止有：

电压表示数为60V

电路中的电流为：

则：，得

（2）液滴向上做匀加速直线运动，此时电容器两端的电压为

设粒子到达上极板的速度v，由动能定理有：

解得：

4.【KS5U2017全国卷Ⅲ高考压轴卷理科综合 Word版含解析第25题】

/down/2017-5/10/2686967.shtml

高考资源网(ks5u.com),中国最大的高考网站,您身边的高考专家。 25.如图所示，一足够大的倾角θ＝30°的粗糙斜面上有一个粗细均匀的由同种材料制成的金属线框abcd，线框的质量m=0.6kg，其电阻值R＝1.0Ω，ab边长L₁=1m，bc边长L₂＝2m，与斜面之间的动摩擦因数。斜面以EF为界，EF上侧有垂直于斜面向上的匀强磁场。一质量为M的物体用绝缘细线跨过光滑定滑轮与线框相连，连接线框的细线与斜面平行且线最初处于松弛状态。现先释放线框再释放物体，当cd边离开磁场时线框即以v=2m/s的速度匀速下滑，在ab边运动到EF位置时，细线恰好被拉直绷紧（时间极短），随即物体和线框一起匀速运动t=1s后开始做匀加速运动。取g＝10m/s²，求：

（1）匀强磁场的磁感应强度B；

（2）细绳绷紧前，M下降的高度H；

（3）系统在线框cd边离开磁场至重新进入磁场过程中损失的机械能。

【答案】解：（1）线框cd边离开磁场时匀速下滑，有：

………………①

………………②

………………③

联解得： ………………④

（2）由题意，线框第二次匀速运动方向向上，设其速度为v₁，细线拉力为T，则：

………………⑤

………………⑥

………………⑦

………………⑧

设绳突然绷紧过程中绳子作用力冲量为I，对线框和物体分别用动量定理有：

………………⑨

………………⑩

绳绷紧前M自由下落：

………………⑪

联解得：H=1.8m ………………⑫

（3）根据能量守恒和转化定律：

线框匀速下滑过程： ………………⑬

绳子突然绷紧过程： ………………⑭

线框匀速上滑过程： ………………⑮

………………⑯

联解得： ………………⑰

评分参考意见：本题满分20分，其中①⑨⑯各2分，②③④⑤⑥⑦⑧⑩⑪⑫⑬⑭⑮⑰式各1分；若有其他合理解法且答案正确，可同样给分。

5.【KS5U2017全国卷Ⅱ高考压轴卷理科综合 Word版含解析第15题】

/down/2017-5/10/2686964.shtml

15．如图所示，在细绳AC和水平拉力共同作用下竖直轻杆AB处于平衡状态．若AC加长，使C点左移，AB仍保持平衡状态．细绳AC上的拉力F_T和杆AB受到的压力F_N与原先相比，下列说法正确的是( )

高考资源网(ks5u.com),中国最大的高考网站,您身边的高考专家。

A．F_T和F_N都增大

B．F_T和F_N都减小

C．F_T增大，F_N减小

D．F_T减小，F_N增大

【答案】B

6.【KS5U2017全国卷Ⅰ高考压轴卷理科综合 Word版含解析第14题】

/down/2017-5/10/2686961.shtml

14．如图所示，在一根细线的中央悬挂着一石头，双手拉着细线缓慢分开的过程中，下列说法正确的是（）

高考资源网(ks5u.com),中国最大的高考网站,您身边的高考专家。

A.石头所受的合力增大

B．双手所拉细线所受的拉力增大

C.重力和绳子拉力的合力是一对作用力和反作用力

D.重力是绳子拉力的分力

【答案】B

7.【KS5U2017全国卷Ⅰ高考压轴卷理科综合 Word版含解析】

/down/2017-5/10/2686961.shtml

20. 在如图8所示倾角为θ的光滑斜面上，存在着磁感应强度大小均为B的匀强磁场，磁场方向垂直斜面向上，磁场的宽度均为2L.一质量为m、电阻为R、边长为L的正方形导体线圈，由静止开始沿斜面下滑，当ab边刚越过GH进入磁场时，恰好做匀速直线运动（以此时开始计时），以GH处为坐标原点，取如图坐标轴x，并规定顺时针方向为感应电流的正方向，沿斜面向上为安培力的正方向，则关于线框中的感应电流与线框所受安培力与GH边的位置坐标x间的以下图线中，可能正确的是(重力加速度为g) （）
